Барабаны натяжные
Натяжной барабан задаёт натяжение ленты и меняет её направление на концевой станции. Тяговое усилие он не передаёт, поэтому изготавливается гладким — без футеровки.
Делаем по чертежу заказчика или по опросному листу, с буксами и без. Если барабан идёт на замену — достаточно снять основные размеры со старого, проектирование не потребуется.

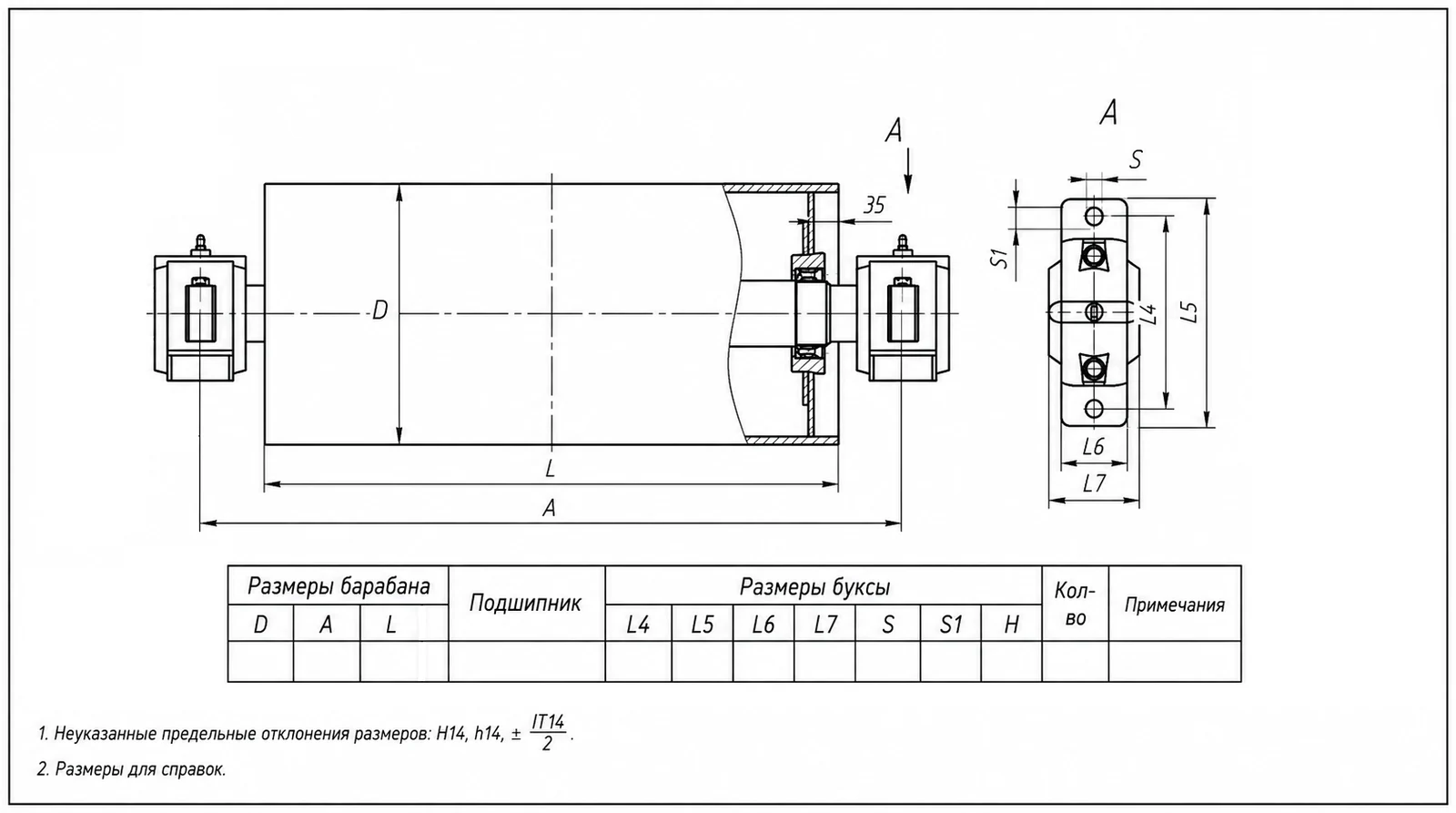

Исполнение с буксами
Барабан приходит готовым узлом — вал, подшипники и корпуса уже собраны. Остаётся установить его в натяжную станцию.

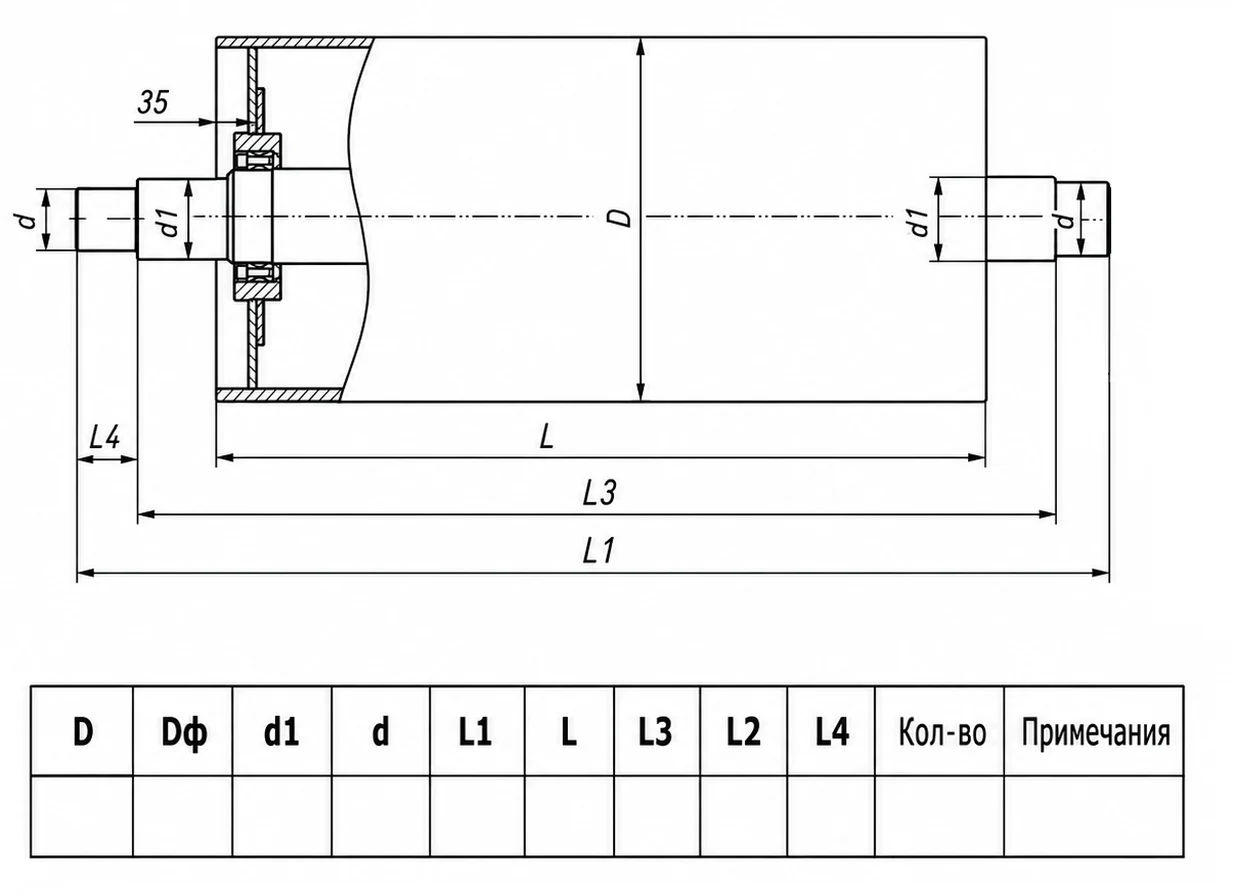

Исполнение без букс
Поставляется барабан с валом под ваши подшипниковые узлы — когда букса на конвейере исправна или используется нестандартный узел, привязанный к раме натяжной станции.
Что задать в заказе
- D — диаметр барабана. Ограничен допустимым радиусом перегиба ленты: чем толще лента и больше число прокладок, тем крупнее должен быть барабан;
- L — длина обечайки; принимается больше ширины ленты, чтобы полотно не сходило с барабана при небольшом уводе;
- A — габарит по концам вала; критичен, если барабан встаёт в существующую натяжную станцию;
- размеры вала и буксы — по ним новый барабан садится на штатное место без переделки рамы;
- тип подшипника — если исполнение с буксами.
Когда пора менять
Натяжной барабан меняют, когда обечайка изношена по диаметру неравномерно, появился бой или выработка под лентой, разбиты посадочные места подшипников, либо погнут вал. Все эти дефекты дают биение, а оно уводит ленту вбок и ускоряет износ кромки — сход ленты обычно начинается именно с изношенного концевого барабана.
Комплектом дешевле
Если конвейер ремонтируется целиком, разумно заказывать приводной и натяжной барабаны вместе с комплектом роликов — размеры согласуются одним пакетом, а отгрузка идёт одним местом.
Читайте также
Посчитаем барабан по вашим размерам
Заполните опросный лист прямо на сайте или пришлите чертёж — ответим со сроком и стоимостью.
Частые вопросы
Чем натяжной барабан отличается от приводного?
Натяжной не передаёт тяговое усилие — он задаёт натяжение ленты и меняет её направление. Поэтому он обычно гладкий, без футеровки, и вал у него проще: без выходного конца под муфту.
Нужна ли натяжному барабану футеровка?
В большинстве случаев нет. Футеровку ставят, если барабан работает по грязной стороне ленты и на обечайке налипает материал — тогда шевронная футеровка помогает самоочищению.
Какой диаметр выбрать?
Диаметр натяжного барабана обычно принимают меньше приводного, но он ограничен допустимым радиусом перегиба ленты — чем толще лента и больше число прокладок, тем крупнее должен быть барабан. Пришлите тип ленты, подскажем.
Изготовите по образцу?
Да. Снимите размеры по опросному листу: D, L, A, диаметры вала, размеры буксы. Этого достаточно для изготовления замены.
Сколько занимает изготовление?
Срок зависит от диаметра, наличия футеровки и загрузки производства. Как правило, барабан под замену изготавливается за 10–20 рабочих дней. Точный срок называем при согласовании.
