Гладкая
Гладкая резина
Базовый вариант для сухих закрытых конвейеров с умеренным тяговым усилием. Простая в изготовлении и самая доступная.
Барабаны приводные
Приводной барабан передаёт тяговое усилие от привода на ленту. От качества футеровки и точности изготовления зависит, будет ли лента буксовать под нагрузкой и как быстро она износится.
Изготавливаем под заказ по чертежу или опросному листу: с футеровкой и без, с буксами и под собственные подшипниковые узлы. Вал — под шпонку, размеры согласовываются до запуска в работу.
Размеры, которые нужно задать

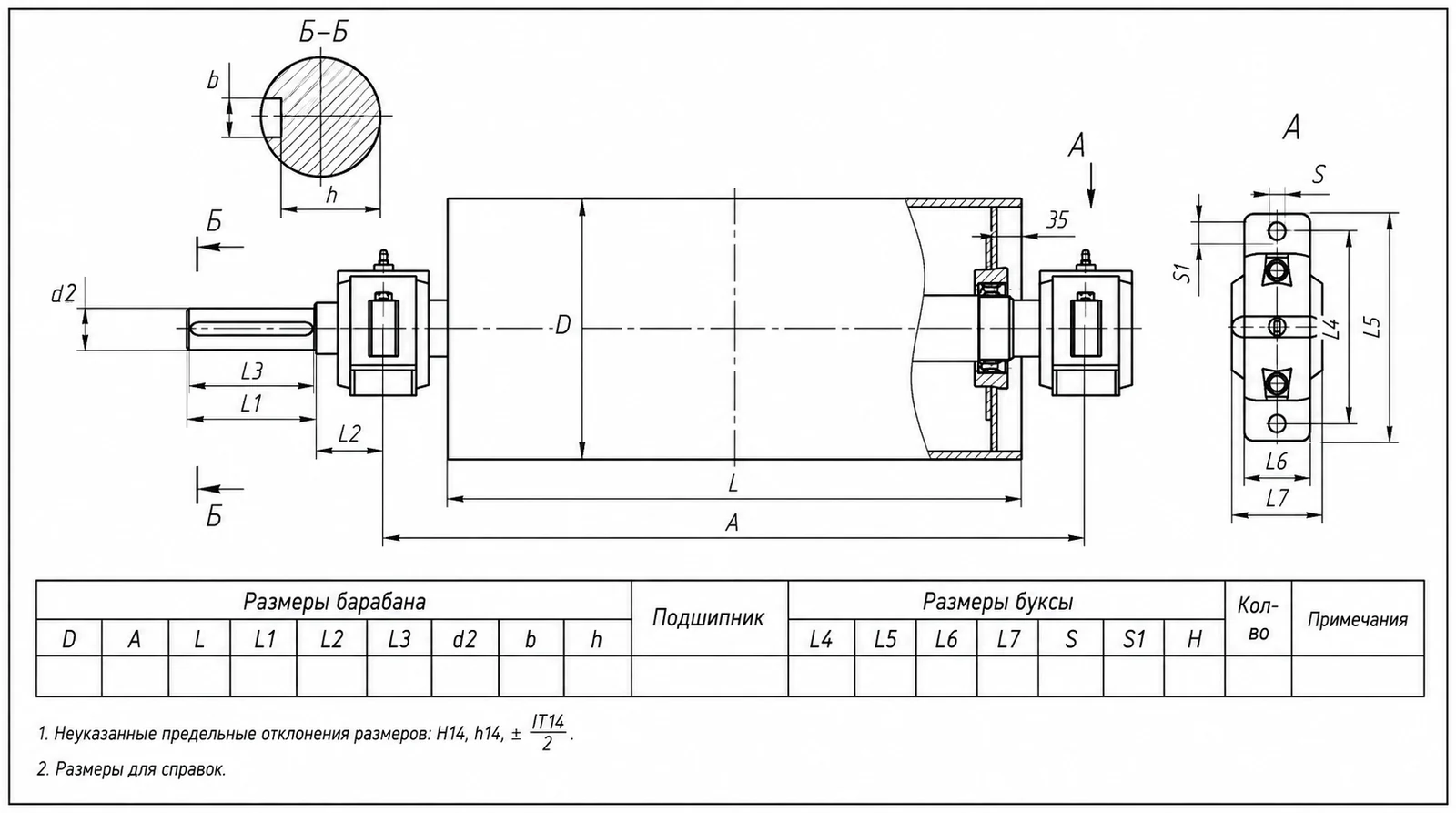

Ниже — типовой чертёж приводного барабана с буксами. По нему же построен наш опросный лист: заполните таблицу размеров, и мы изготовим барабан без дополнительного проектирования.
Размеры барабана
| Обозн. | Что это |
|---|---|
| D | Диаметр барабана по обечайке (без футеровки) |
| L | Длина обечайки — рабочая ширина барабана |
| A | Габаритная длина по концам вала |
| L1, L2, L3 | Привязки выходного конца вала и буксы — отсчитываются от торца вала, как показано на чертеже |
| d2 | Диаметр выходного конца вала под муфту или редуктор |
| b, h | Ширина и глубина шпоночного паза (сечение Б–Б) |
Размеры буксы
| Обозн. | Что это |
|---|---|
| L4, L5 | Межосевое расстояние крепёжных отверстий и полная высота корпуса буксы (вид A) |
| L6, L7 | Ширина основания и размер по крепёжным отверстиям |
| S, S1 | Толщина лапы и привязка крепёжной плоскости |
| H | Высота оси вала над плоскостью крепления |
| Подшипник | Тип подшипника, установленного в буксу |
Если барабан монтируется в существующую раму, критичны A, H и размеры лап
буксы — по ним новый барабан встанет на штатное место без переделки конструкции.
Футеровка
Футеровка приводного барабана определяет сцепление с лентой. Выбор зависит от того, насколько влажно и грязно на конвейере и какой угол наклона трассы.
Шеврон
Шевронная «ёлочка»
Канавки отводят воду и грязь из-под ленты, поэтому сцепление сохраняется во влажной среде. Направление шеврона задаётся под направление вращения.
Ромб

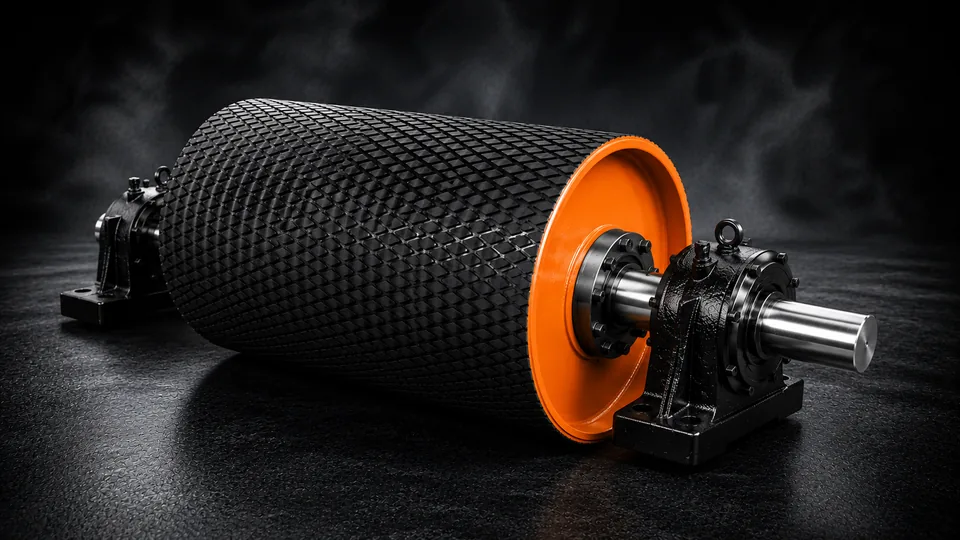

Ромбическая
Максимальный коэффициент сцепления. Применяется на тяжёлых наклонных конвейерах, где лента склонна к проскальзыванию под нагрузкой.
С буксами или без
С буксами — барабан поставляется готовым узлом: вал, подшипники, корпуса. Его остаётся установить на раму и подключить привод. Такой вариант выбирают, когда конвейер собирается заново или подшипниковые узлы меняются вместе с барабаном.

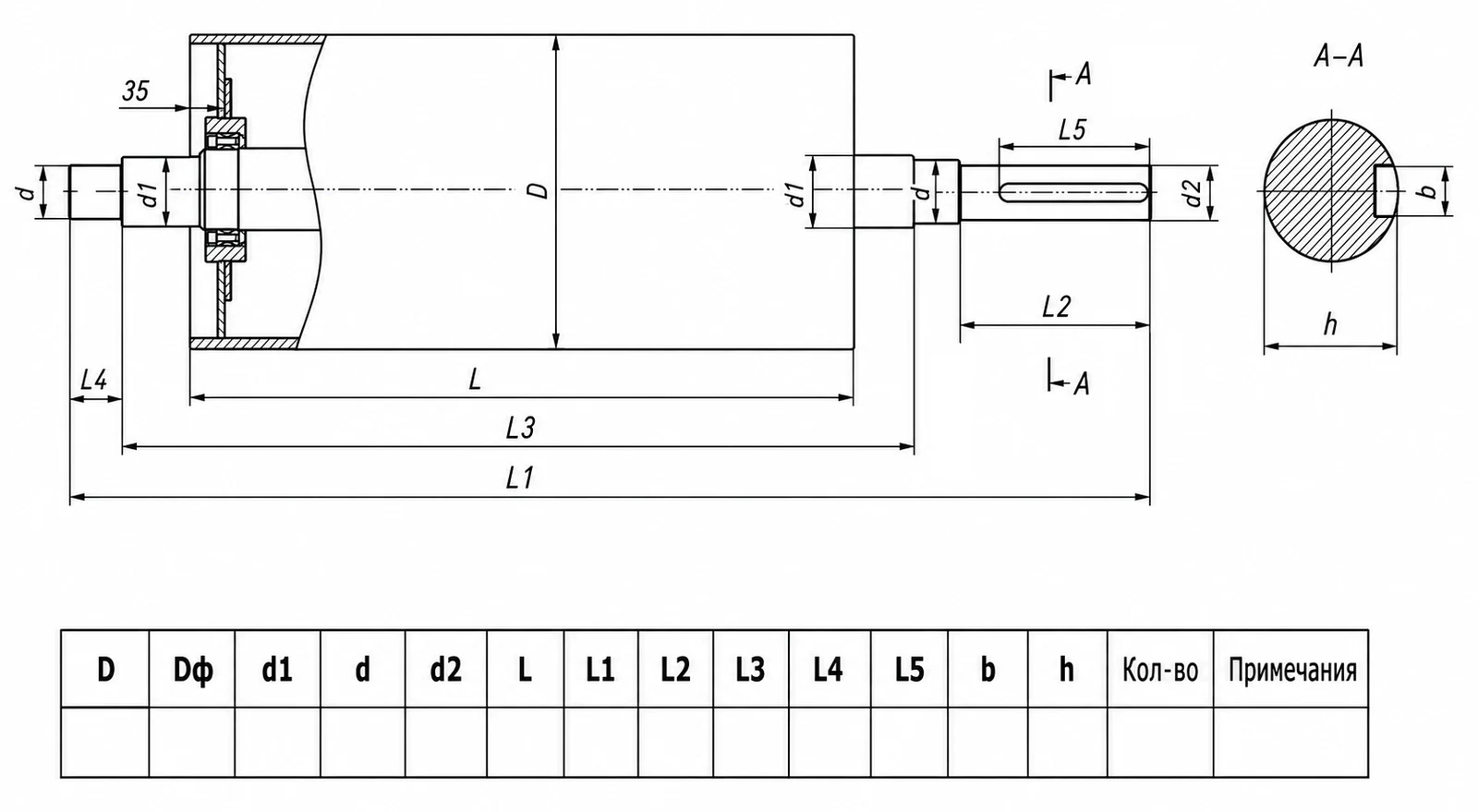

Без букс — поставляется барабан с валом под ваши подшипниковые узлы. Подходит, если букса на конвейере в хорошем состоянии или используется нестандартный узел, привязанный к конструкции рамы.
Как мы работаем
- вы присылаете чертёж или заполненный опросный лист;
- мы проверяем размеры на сходимость и уточняем спорные;
- согласовываем стоимость и срок;
- изготавливаем под заказ и отгружаем — по России, транспортной компанией.
Читайте также
Подбор
Футеровка барабана
Гладкая, шевронная, ромбическая: как работает каждый рисунок и когда какой нужен.
Эксплуатация
Почему лента уходит в сторону
Налипание на барабан и биение обечайки — две частые причины схода полотна.
Нужен барабан на замену?
Снимите размеры по нашему опросному листу — заполняется прямо на сайте, распечатывается или отправляется письмом одной кнопкой.
Частые вопросы
Что нужно, чтобы вы посчитали барабан?
Достаточно заполнить опросный лист: диаметр барабана D, длину обечайки L, габарит A, размеры вала L1, L2, L3, d2, шпонку b×h, тип подшипника и размеры буксы. Если есть чертёж — присылайте его, этого хватит.
Какую футеровку выбрать?
Гладкая — базовый вариант для сухих условий. Шевронная («ёлочка») отводит воду и грязь из-под ленты, поэтому применяется на открытых конвейерах и во влажной среде. Ромбическая даёт максимальное сцепление на тяжёлых наклонных конвейерах.
Изготавливаете с буксами или без?
И так, и так. С буксами — барабан приходит готовым узлом, его остаётся поставить на раму. Без букс — если у вас свои подшипниковые узлы или барабан монтируется в существующую конструкцию.
Можно ли изготовить по образцу старого барабана?
Да. Снимите основные размеры по нашему опросному листу — этого достаточно, чтобы изготовить замену без остановки на проектирование.
Чем приводной барабан отличается от натяжного?
Приводной передаёт тяговое усилие от привода на ленту, поэтому он футеруется для сцепления и рассчитывается на крутящий момент. Натяжной только задаёт натяжение и меняет направление ленты — он, как правило, гладкий.
