Ролики дефлекторные

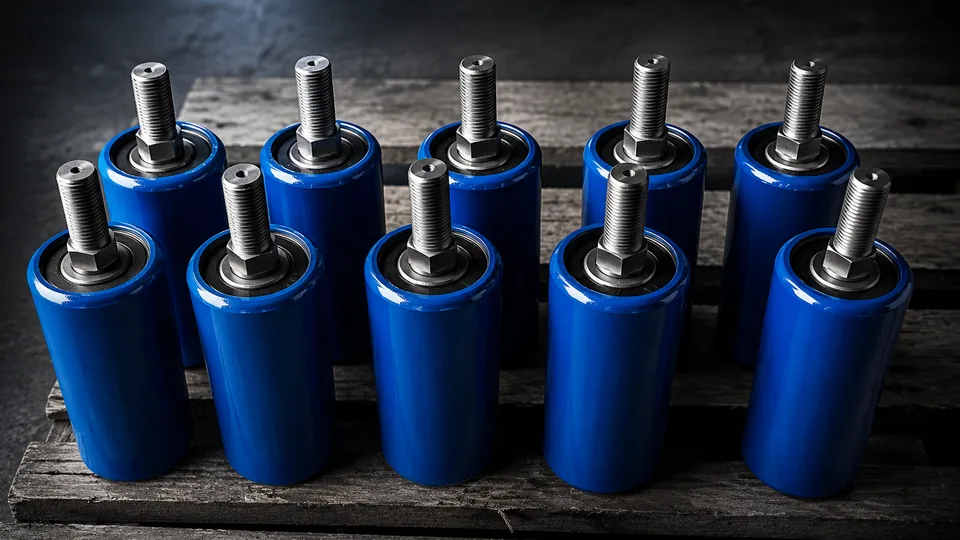

Серия РКД — верхние центрирующие ролики для плоской конвейерной ленты. Устанавливаются под углом к оси конвейера и возвращают полотно в рабочее положение, когда лента начинает уходить вбок.
Сход ленты — самая частая причина износа кромки, просыпи груза и аварийных остановок. Пара дефлекторных роликов на проблемном участке решает задачу дешевле, чем перебор всей роликоопоры.
Типоразмерный ряд РКД
Ширина ленты задаёт типоразмер: диаметр трубы, длину ролика, габарит и диаметр оси.
| Ø трубы, мм | Ширина ленты B, мм | L, мм | L1, мм | L2, мм | Ø оси d, мм |
|---|---|---|---|---|---|
| 57 | 300–800 | 160 | 248 | 78 | 20 |
| 89 | 300–800 | 200 | 308 | 98 | 20 |
| 102 | 300–800 | 200 | 308 | 98 | 20 |
| 127 | 800–1200 | 200 | 308 | 98 | 30 |
| 159 | 1400–1600 | 200 | 308 | 98 | 30 |
Диаметр трубы подбирается под ширину ленты и нагрузку.
В заявке достаточно указать ширину ленты —
остальные размеры подберём по типоразмерному ряду РКД.
Где ставить дефлекторные ролики
Ролик работает боковой поверхностью по кромке ленты, поэтому его ставят там, где увод полотна повторяется стабильно:
- после загрузочного узла — несимметричная подача груза уводит ленту сразу за местом загрузки;
- на длинных прямых участках — накопленный увод исправляется парой роликов с обеих сторон;
- перед приводным барабаном — защищает от набегания ленты на борт и от повреждения футеровки;
- на обратной ветви — где лента идёт без груза и особенно склонна к уводу.
Что даёт центрирование
- кромка ленты перестаёт истираться о конструкцию става — лента служит заметно дольше;
- прекращается просыпь груза мимо конвейера;
- уходят аварийные остановки по срабатыванию датчиков схода ленты;
- снижается нагрузка на роликоопоры — они изнашиваются равномерно.
Конструкция

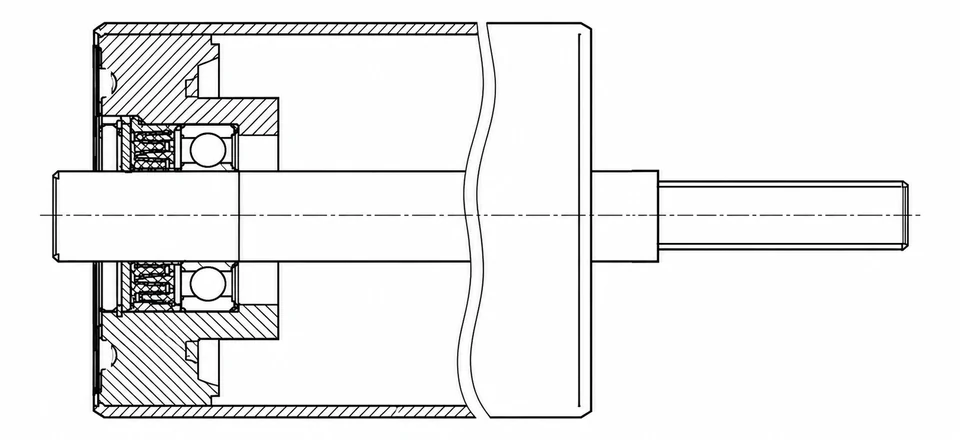

Дефлекторный ролик короче конвейерного и рассчитан на боковую, а не на вертикальную нагрузку. Отсюда усиленная концевая часть длиной L2 и увеличенный габарит L1 относительно рабочей длины L. Ось Ø20 мм на лёгких лентах и Ø30 мм начиная с ленты 800 мм. Подшипники — закрытого типа, узел защищён от пыли.
