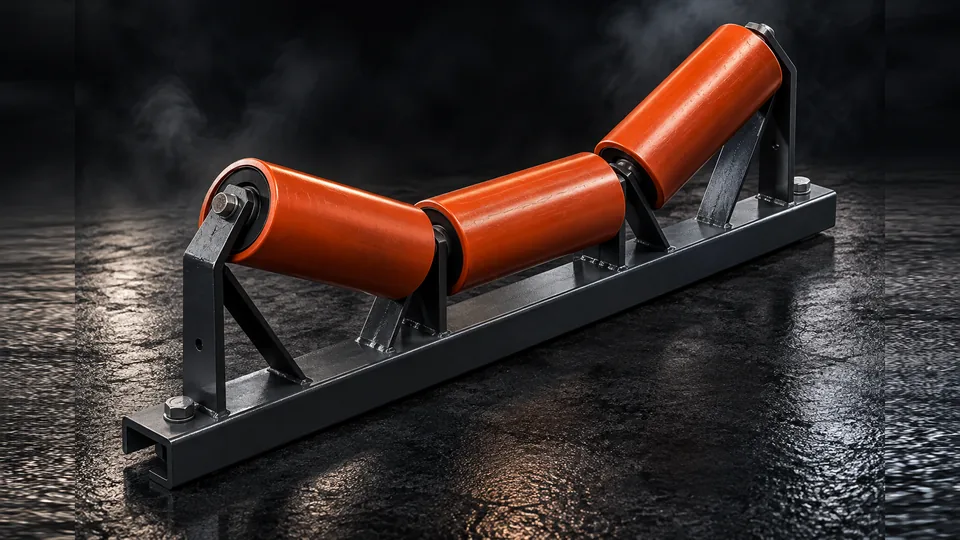

Роликоопора желобчатая
Основная опора грузовой ветви: три ролика под углом 20, 30 или 45°. Рядовые и амортизирующие с резиновыми кольцами для мест загрузки. Нижние прямые — в комплекте.
Роликоопоры
Роликоопора — узел, который держит ленту с грузом: один, три или пять конвейерных роликов на общей раме или шарнирной подвеске, закреплённой на ставе конвейера. Изготавливаем верхние и нижние роликоопоры под ленту 400–2000 мм по ГОСТ 22645-77 и по вашему чертежу.
Три основных типа — желобчатые для рядовых участков и мест загрузки, центрирующие против схода ленты и гирляндные для тяжёлых и высокоскоростных конвейеров. Ролики в них — те же, что мы поставляем отдельно: Ø89–159 мм, подшипники закрытого типа, гарантия 12 месяцев.
Типы роликоопор
Тип задаётся местом на конвейере: рядовой участок, зона загрузки, проблемный по сходу ленты участок или тяжёлый режим.

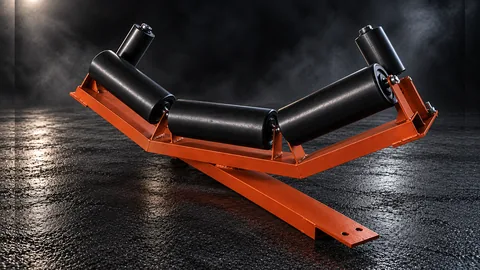

Роликоопора центрирующая
Желобчатая или прямая опора на поворотной раме с боковыми роликами: сама доворачивается и возвращает уходящую ленту к оси конвейера.

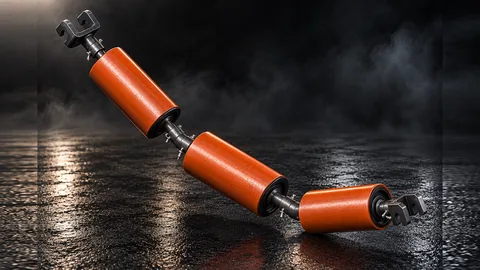

Роликоопора гирляндная
Ролики соединены шарнирами и подвешены на кронштейнах става. Гасят удары, сами центрируют ленту, быстро меняются без разборки става.
Длина роликов по ширине ленты
Ширина ленты задаёт длину роликов и в желобчатой, и в прямой опоре. Ряд — по ГОСТ 22645-77 и ГОСТ 22646-77.
| B, мм | 400 | 500 | 650 | 800 | 1000 | 1200 | 1400 | 1600 | 2000 |
|---|---|---|---|---|---|---|---|---|---|
| L желобчатой, мм | 160 | 200 | 250 | 315 | 380 | 465 | 530 | 600 | 750 |
| Lп прямой, мм | 500 | 600 | 750 | 950 | 1150 | 1400 | 1600 | 1800 | 2200 |
| Ø роликов, мм | 89 | 89–108 | 89–108 | 108–127 | 108–133 | 127–159 | 133–159 | 159 | 159 |
Диаметр роликов внутри диапазона выбирается по нагрузке, скорости ленты и крупности
груза. Присоединительные размеры рамы — по вашему ставу; типовые высоты и расстояния между
балками есть в опросных листах.
Как подобрать роликоопору
- Место на конвейере. Грузовая ветвь — желобчатая верхняя; холостая — прямая нижняя; зона загрузки — амортизирующая с резиновыми кольцами; участок, где лента уходит вбок, — центрирующая.
- Ширина ленты задаёт длину роликов по таблице выше.
- Угол желоба. 20° — лёгкие и жёсткие ленты, 30° — общепромышленный стандарт, 45° — глубокий желоб для большой производительности (лента должна допускать такой угол).
- Диаметр роликов и шаг. Чем тяжелее и крупнее груз и выше скорость, тем больше диаметр и меньше шаг. Типовой шаг верхних опор 1,0–1,5 м, нижних — 2,5–3,0 м, в зоне загрузки — 0,4–0,6 м.
- Крепление к ставу. Расстояние между продольными балками, тип балки (швеллер, уголок, труба) и способ фиксации — болтами или скобами. Это единственное, чего нет в ГОСТе: рама делается под конкретный став.
Что мы изготавливаем
- рамы роликоопор из уголка и швеллера с окраской, под ваши присоединительные размеры;
- ролики Ø89–159 мм по ГОСТ 22646-77 — разборные с металлическим КПУ, неразборные с полимерным, амортизирующие с кольцами;
- гирлянды на шарнирах с крюками или проушинами под ваш кронштейн;
- комплекты «рама + ролики» и отдельно ролики на замену в существующие рамы.
Стоимость считаем по заявке: пришлите ширину ленты, тип, угол желоба, количество и размеры става — или чертёж, если он есть. Ответ со стоимостью и сроком — в день обращения.
Читайте также
Подбор
Как подобрать конвейерный ролик
Длина, диаметр, подшипник, исполнение — таблицы под ленту 500–1600 мм.
Эксплуатация
Почему лента уходит в сторону
Семь причин схода полотна — и когда помогает центрирующая роликоопора.
Нужны роликоопоры под ваш став?
Пришлите ширину ленты, тип и количество — или чертёж и фото существующей опоры. Подберём ролики, сделаем раму под ваши размеры и посчитаем комплект.
Частые вопросы
Чем роликоопора отличается от ролика?
Ролик — вращающаяся деталь: труба на оси с подшипниками. Роликоопора — узел из одного или нескольких роликов на общей раме или подвеске, который крепится к ставу конвейера и держит ленту с грузом. Мы делаем и то и другое: ролики — по типоразмерному ряду, роликоопоры — под ваш став.
Какие роликоопоры бывают?
По положению — верхние (грузовая ветвь) и нижние (холостая ветвь). По форме — желобчатые из трёх или пяти роликов и прямые из одного. По назначению — рядовые, амортизирующие в местах загрузки, центрирующие для удержания ленты и гирляндные на шарнирной подвеске.
Что нужно указать в заявке?
Ширину ленты, тип роликоопоры, угол желоба (20, 30 или 45°), диаметр роликов, шаг установки и присоединительные размеры вашего става — расстояние между продольными балками и способ крепления. Если есть чертёж или образец — этого достаточно.
Подойдут ли ваши роликоопоры к нашему конвейеру?
Присоединительные размеры рамы делаем под ваш став: по чертежу, по фотографии с размерами или по образцу. Ролики — по ГОСТ 22646-77, они взаимозаменяемы с роликами других изготовителей того же типоразмера.
