Роликоопора гирляндная

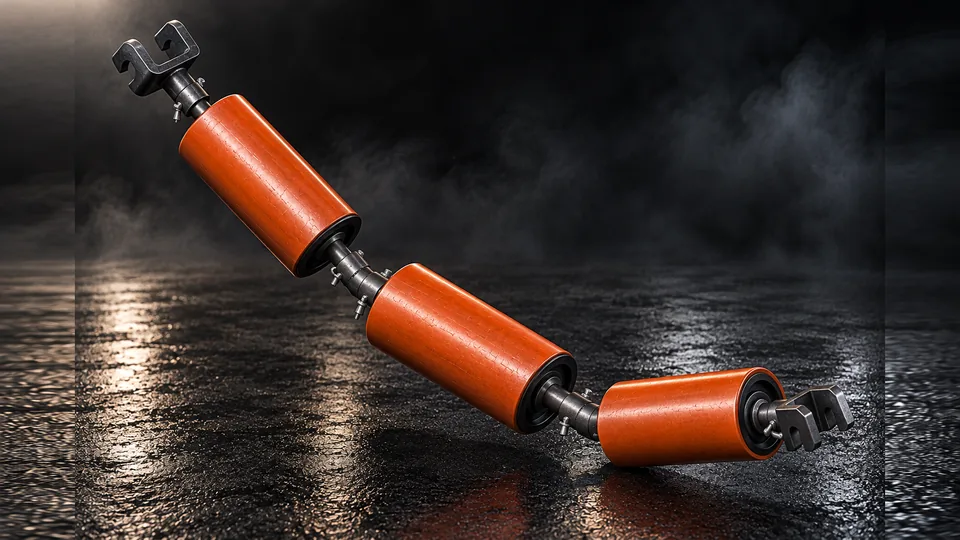

Три или пять роликов, соединённых шарнирами в цепочку и подвешенных на кронштейнах става. Жёсткой рамы нет: гирлянда провисает под лентой, сама выставляется по ней, гасит удары и перекосы.
Решение для тяжёлых и высокоскоростных конвейеров — горная добыча, обогащение, порты, цемент. Изготавливаем рядовые и амортизирующие гирлянды под ленту 800–2000 мм, крюки и проушины — под ваш кронштейн.
Типоразмеры
Длина роликов — по ширине ленты; число роликов — по ширине и нагрузке.
| Ширина ленты B, мм | Роликов | L, мм | Ø роликов, мм | Назначение |
|---|---|---|---|---|
| 800 | 3 | 315 | 108, 127 | рядовая, амортизирующая |
| 1000 | 3 | 380 | 108, 127, 133 | рядовая, амортизирующая |
| 1200 | 3 | 465 | 127, 133, 159 | рядовая, амортизирующая |
| 1400 | 3 / 5 | 530 / 340 | 133, 159 | рядовая, амортизирующая |
| 1600 | 3 / 5 | 600 / 380 | 159 | рядовая, амортизирующая |
| 2000 | 5 | 465 | 159 | рядовая, амортизирующая |
Чем гирлянда лучше жёсткой рамы
- гасит удары — при падении куска гирлянда проседает, а не передаёт удар на став и подшипники; в зоне загрузки с амортизирующими роликами это главный способ сберечь ленту;
- сама центрирует ленту — при уводе полотна гирлянда перекашивается и создаёт возвращающее усилие, поэтому центрирующих опор нужно меньше;
- меняется за минуты — снять с кронштейнов и повесить новую, без разборки става, инструмента и остановки на смену; на магистральных конвейерах это решающий довод;
- легче става — нет рамы, только ролики и шарниры; став под гирлянды проще и дешевле.
Конструкция

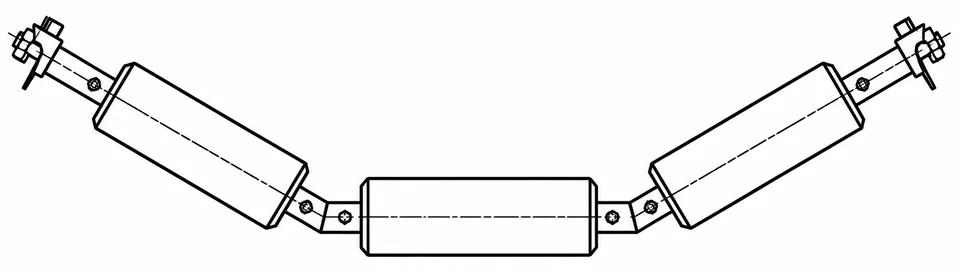

Оси роликов заканчиваются проушинами; соседние ролики соединяются осью шарнира или звеном цепи, крайние — крюком или проушиной под кронштейн става. Ролики — разборные с металлическим КПУ или неразборные с полимерным, подшипники закрытого типа; в амортизирующем исполнении — с резиновыми кольцами. Угол желоба задаётся длиной роликов и расстоянием между кронштейнами: чем ближе кронштейны, тем глубже желоб.
Что указать в заявке
- ширину ленты и число роликов (3 или 5), если задано проектом;
- исполнение — рядовая или амортизирующая, количество;
- тип подвески: крюк или проушина, размеры кронштейна и расстояние между кронштейнами — лучше всего фото и чертёж существующей гирлянды;
- груз, крупность, скорость ленты, температура.
Гирлянды под ваш конвейер
Пришлите фото и размеры существующей подвески или чертёж става — сделаем гирлянды с нужными крюками, подберём ролики и посчитаем партию.
Частые вопросы
Зачем нужна гирлянда, если есть жёсткая рама?
Гирлянда подвешена шарнирно и подстраивается под ленту: при ударе куска она проседает и гасит удар, при уводе ленты — перекашивается и возвращает её к центру. Жёсткая рама передаёт удар на став и подшипники. Поэтому гирлянды ставят там, где нагрузка велика: карьеры, обогащение, порты, магистральные конвейеры.
Три или пять роликов?
Три — для ленты 800–1400 мм при обычных нагрузках. Пять — на широкой ленте 1400–2000 мм и при тяжёлом грузе: желоб получается плавнее, лента изгибается меньше, нагрузка на каждый ролик ниже.
Как крепится к ставу?
Крайние ролики заканчиваются крюками или проушинами, которые надеваются на кронштейны става. Замена гирлянды — снять с кронштейнов и повесить новую, без разборки става и инструмента. Форму крюка и расстояние между кронштейнами делаем под ваш конвейер.
Можно ли сделать амортизирующую гирлянду?
Да — с роликами в резиновых кольцах. Это стандартное решение для зоны загрузки тяжёлых конвейеров: шарнирная подвеска и кольца вместе гасят удар лучше, чем любая жёсткая опора.
