Роликоопора центрирующая

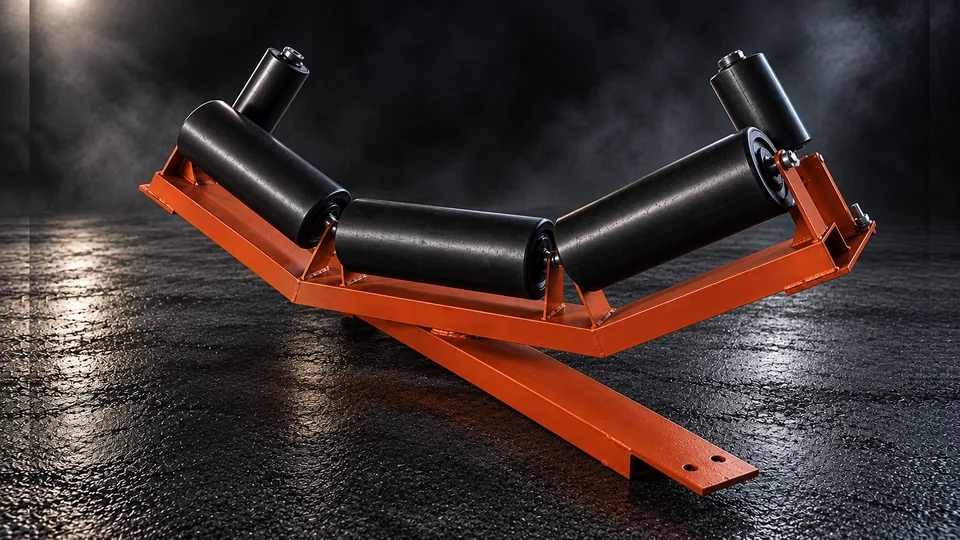

Желобчатая или прямая роликоопора на поворотной раме с боковыми роликами. Как только лента уходит к краю, рама доворачивается и возвращает полотно к оси конвейера — без датчиков и вмешательства персонала.
Изготавливаем верхние желобчатые ЖЦ и нижние прямые ПЦ под ленту 400–2000 мм. Ролики — те же, что в рядовых опорах, боковые — дефлекторные с усиленной концевой частью.
Исполнения и размеры
Длина роликов та же, что у рядовых опор той же ширины ленты; добавляются поворотный узел и боковые ролики.
| Ширина ленты B, мм | L роликов ЖЦ, мм | Lп ролика ПЦ, мм | Ø роликов, мм | Боковые ролики |
|---|---|---|---|---|
| 400–650 | 160 / 200 / 250 | 500 / 600 / 750 | 89, 108 | Ø57–89, L 160 |
| 800–1000 | 315 / 380 | 950 / 1150 | 108–133 | Ø89–102, L 200 |
| 1200–1400 | 465 / 530 | 1400 / 1600 | 127–159 | Ø127, L 200 |
| 1600–2000 | 600 / 750 | 1800 / 2200 | 159 | Ø159, L 200 |
Где ставить
- после загрузочного узла — несимметричная подача груза уводит ленту сразу за местом загрузки;
- через каждые 20–30 м на прямых участках — накопленный увод снимается до того, как лента дойдёт до борта;
- перед приводным и натяжным барабанами — лента должна набегать на барабан по центру, иначе страдает футеровка и кромка;
- на нижней ветви — прямые ПЦ, лента без груза уводится легче всего.
Конструкция

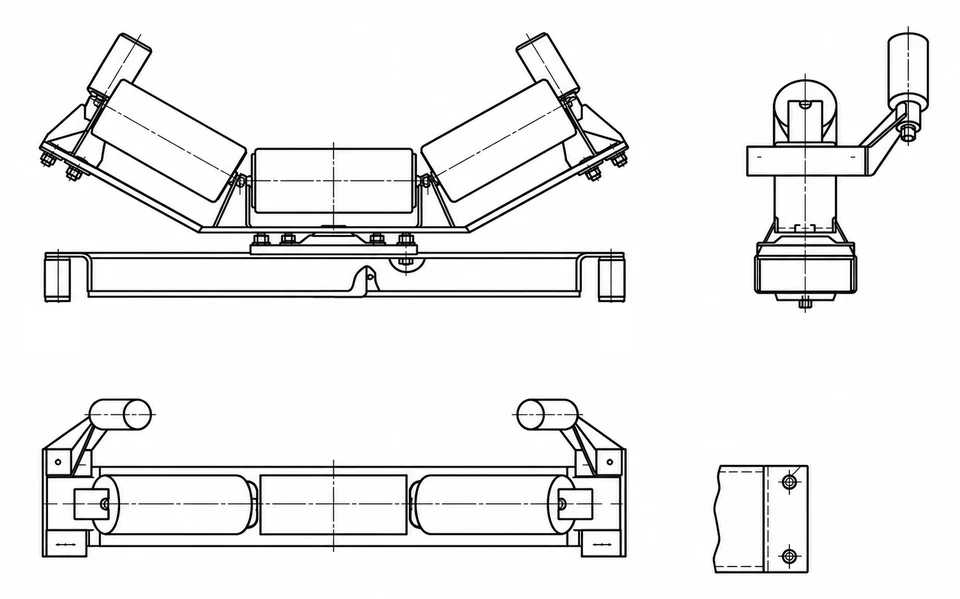

Рама с роликами установлена на центральной вертикальной оси с подшипником или втулкой и свободно поворачивается в плане в пределах нескольких градусов. По краям — боковые дефлекторные ролики на вертикальных осях, вынесенные вперёд по ходу ленты: именно они принимают кромку и создают момент, который доворачивает раму. Ограничители хода не дают раме перекоситься сверх нужного. Основание крепится к ставу так же, как у рядовой опоры.
Когда центрирующая опора не поможет
Она компенсирует увод, но не лечит его причину. Если лента уходит из-за перекоса барабана, непараллельности роликоопор, налипания груза на барабан или кривого стыка — опора будет работать непрерывно и быстро износится. Порядок проверки причин — в статье «Почему лента уходит в сторону».
Лента уходит — подберём решение
Опишите участок и пришлите ширину ленты и размеры става: предложим центрирующие опоры или дефлекторные ролики, посчитаем комплект.
Частые вопросы
Как работает центрирующая роликоопора?
Рама с роликами стоит на вертикальной оси и может поворачиваться в плане. Когда лента уходит вбок, она задевает боковой ролик, рама доворачивается, и ролики оказываются под углом к ленте — сила трения возвращает полотно к середине. Как только лента встала на место, рама сама выравнивается.
Сколько центрирующих опор нужно?
Обычно одну на каждые 20–30 м длины конвейера плюс по одной после загрузочного узла и перед приводным и натяжным барабанами. На нижней ветви — прямые центрирующие ПЦ с тем же шагом.
Центрирующая опора или дефлекторные ролики?
Дефлекторные ролики РКД крепятся к ставу неподвижно и работают только по кромке. Центрирующая опора поворачивается вся и действует всем желобом — она эффективнее на широкой ленте и при большом уводе. На узкой ленте и локальной проблеме часто достаточно пары РКД.
Уберёт ли она причину схода ленты?
Нет — она компенсирует увод, а не устраняет его причину. Если лента уходит из-за перекоса барабана, кривого става или налипания, центрирующие опоры будут работать постоянно и изнашиваться. Сначала стоит проверить причины — см. статью «Почему лента уходит в сторону».
