Роликоопора желобчатая

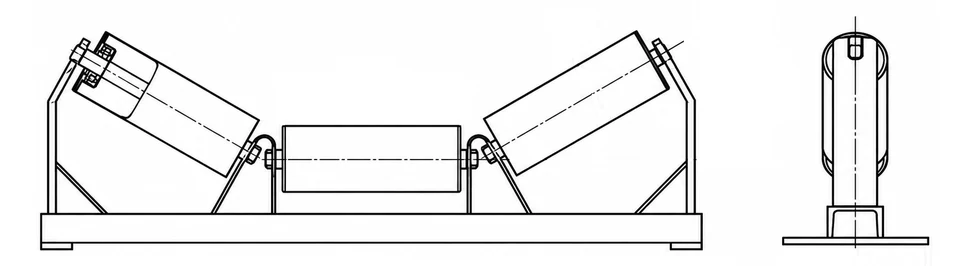

Основная опора грузовой ветви ленточного конвейера: три ролика на общей раме, средний горизонтальный и два боковых под углом 20, 30 или 45°. Желоб удерживает сыпучий груз на ленте и позволяет везти больше при той же ширине полотна.
Изготавливаем рядовые (Ж) и амортизирующие (ЖА) роликоопоры под ленту 400–2000 мм по ГОСТ 22645-77, раму — под присоединительные размеры вашего става. В комплекте — нижние прямые опоры холостой ветви.
Типоразмеры
Ширина ленты задаёт длину ролика; диаметр внутри диапазона — нагрузка и скорость.
| Ширина ленты B, мм | L, мм | Ø роликов, мм | Lп нижней, мм | Типовой шаг верхних, м |
|---|---|---|---|---|
| 400 | 160 | 89 | 500 | 1,5 |
| 500 | 200 | 89, 108 | 600 | 1,5 |
| 650 | 250 | 89, 108 | 750 | 1,3–1,5 |
| 800 | 315 | 108, 127 | 950 | 1,2–1,5 |
| 1000 | 380 | 108, 127, 133 | 1150 | 1,2–1,3 |
| 1200 | 465 | 127, 133, 159 | 1400 | 1,0–1,2 |
| 1400 | 530 | 133, 159 | 1600 | 1,0–1,2 |
| 1600 | 600 | 159 | 1800 | 1,0 |
| 2000 | 750 | 159 | 2200 | 1,0 |
Исполнения
Рядовая (Ж)
Гладкие ролики Ø89–159 мм — разборные с металлическим КПУ или неразборные с полимерным. Основная опора по всей длине грузовой ветви.
Амортизирующая (ЖА)
Те же рама и угол желоба, но ролики — с резиновыми кольцами: частичная, полная или профильная футеровка. Ставится под загрузочным узлом, где на ленту падает кусок: кольца гасят удар и берегут ленту и подшипники.
Нижняя прямая (П)
Один ролик длиной Lп на двух кронштейнах для холостой ветви. При налипающем грузе — с дисковыми кольцами, которые сбивают налипший материал с ленты.
Рама
Сварная, из уголка или швеллера, с окраской. Ролики устанавливаются осью в пазы кронштейнов под лыски 12×14 или 14×18 мм по ГОСТ 22646-77 — вынимаются без инструмента. Крепление к ставу болтами или скобами; расстояние между продольными балками и высота опоры — по вашему чертежу или образцу. Присоединительных размеров ГОСТ не задаёт, поэтому раму всегда делаем под конкретный став.
Что указать в заявке
- ширину ленты и угол желоба;
- исполнение: рядовая, амортизирующая, нижняя прямая — и количество каждого;
- диаметр роликов, если он задан проектом (иначе подберём по нагрузке);
- размеры става: расстояние между балками, тип балки, способ крепления;
- условия: груз, крупность, скорость ленты, температура, запылённость.
Посчитаем комплект роликоопор
Пришлите ширину ленты, длину конвейера и размеры става — подберём количество, диаметр роликов и шаг, посчитаем стоимость рядовых и амортизирующих опор.
Частые вопросы
Какой угол желоба выбрать?
30° — стандарт для большинства резинотканевых лент. 20° ставят на жёстких лентах малой ширины и на коротких конвейерах. 45° даёт больше производительности при той же ширине, но лента должна быть достаточно гибкой — уточните допустимый угол желоба у изготовителя ленты.
Чем амортизирующая роликоопора отличается от рядовой?
Только роликами: в неё ставятся ролики с резиновыми кольцами, которые гасят удар куска при загрузке. Рама та же. Ставится под загрузочным узлом с шагом 0,4–0,6 м, дальше по трассе идут рядовые.
Можно поставить ваши ролики в наши рамы?
Да, если посадка стандартная — лыски 12×14 или 14×18 под ГОСТ 22646-77 или сквозное отверстие. Пришлите размер посадочного места и длину ролика — подберём.
С каким шагом ставить?
Типовой шаг верхних рядовых опор 1,0–1,5 м: меньше — при тяжёлом грузе и широкой ленте, больше — при лёгком. В зоне загрузки — 0,4–0,6 м. Точный шаг задаёт проект конвейера по провисанию ленты между опорами.
